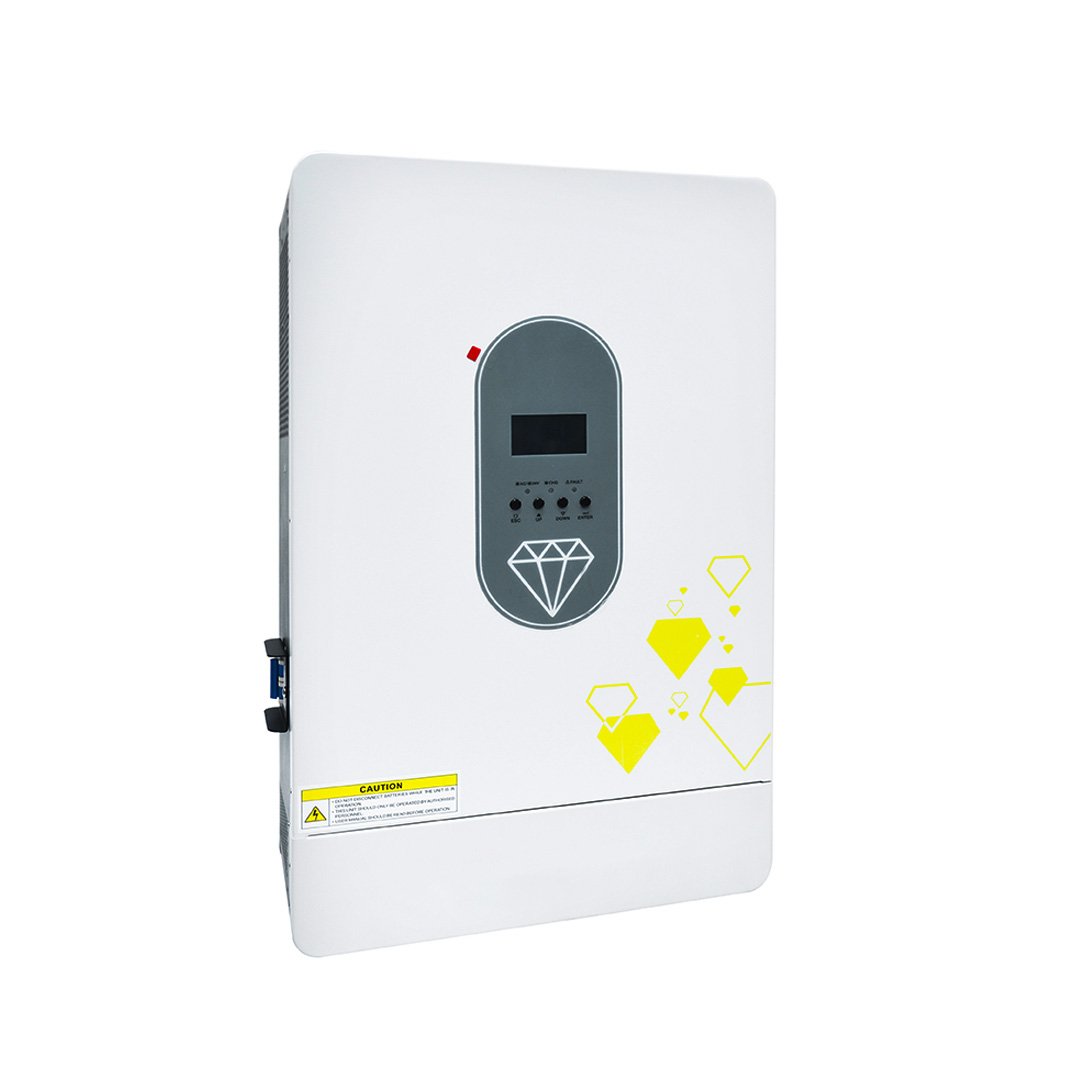

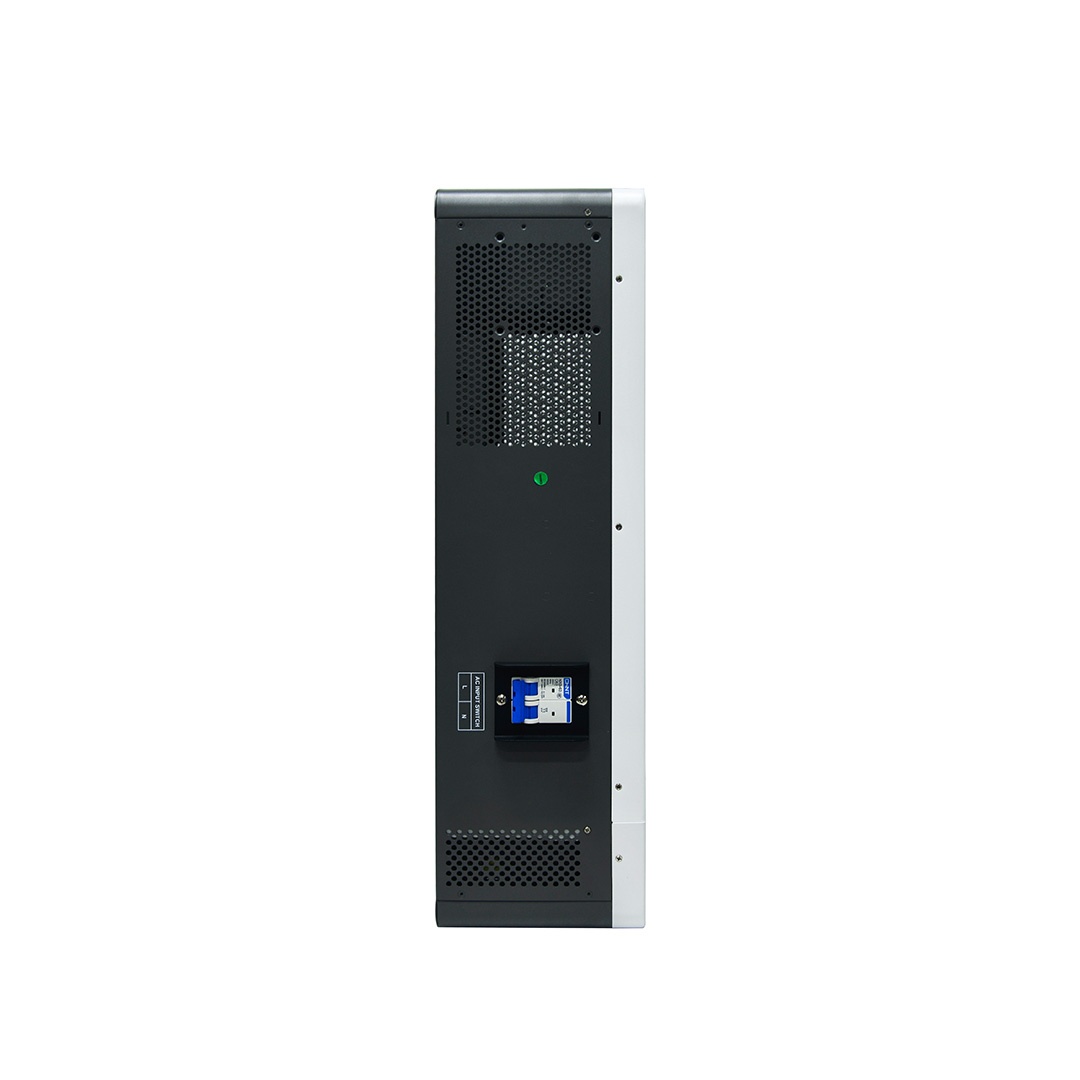

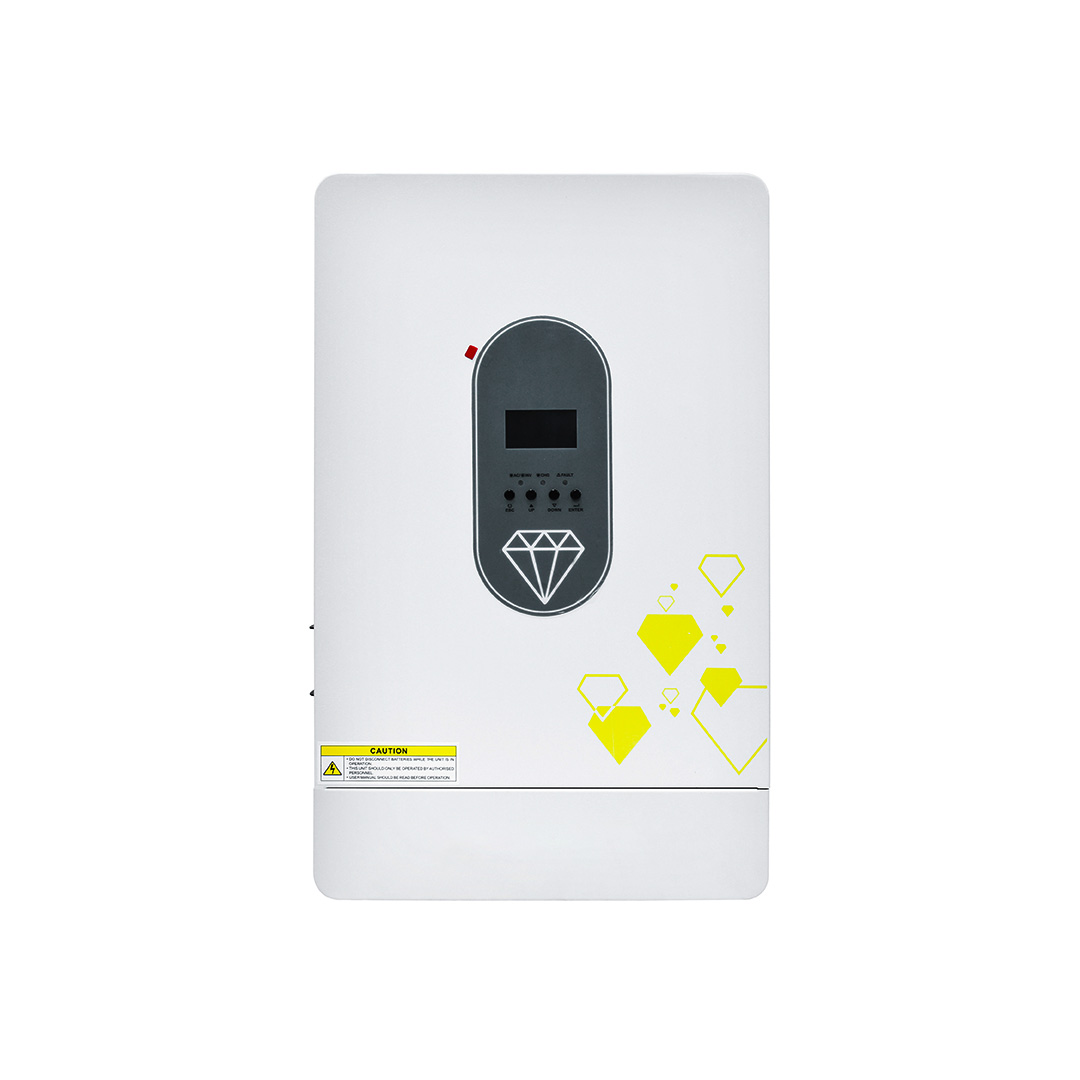

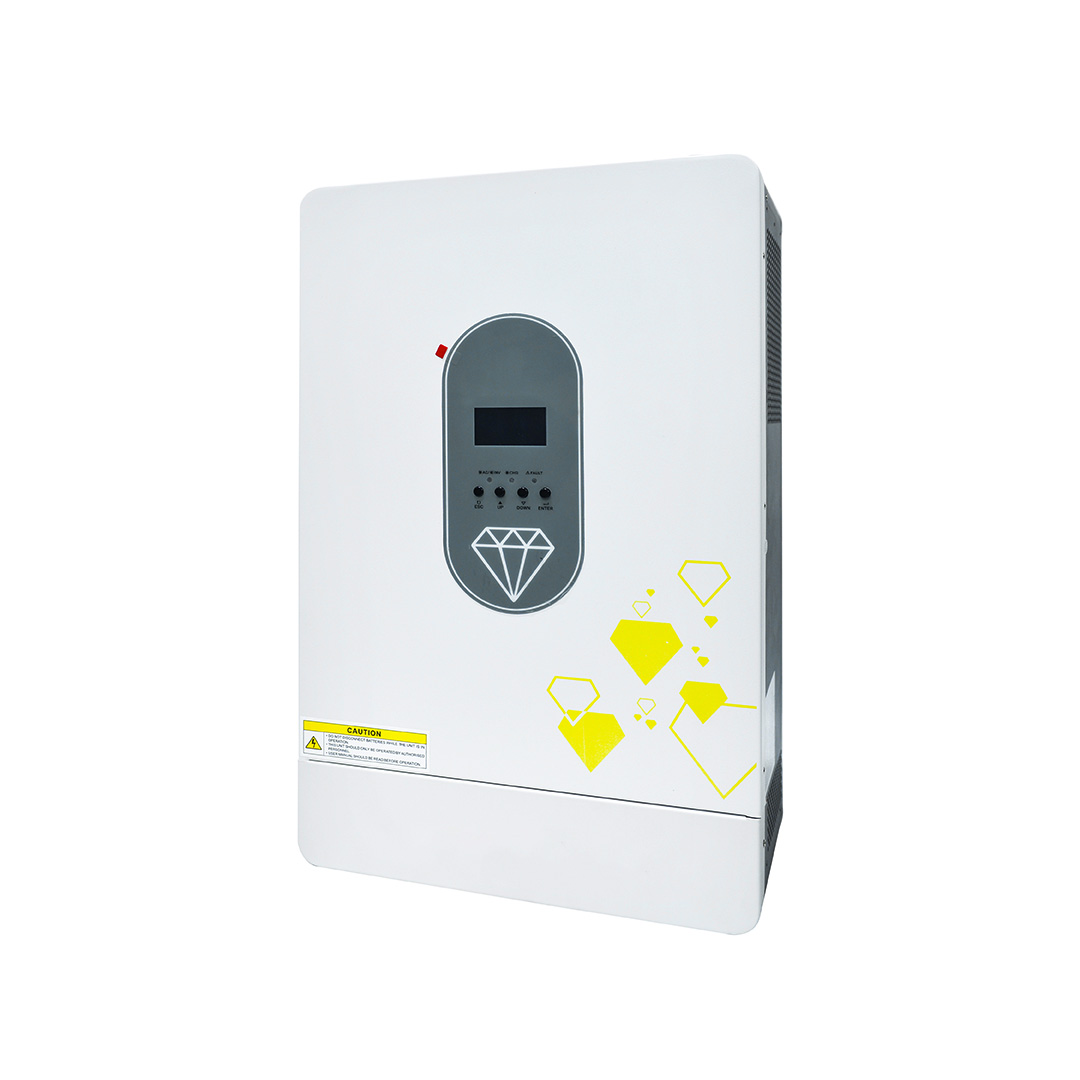

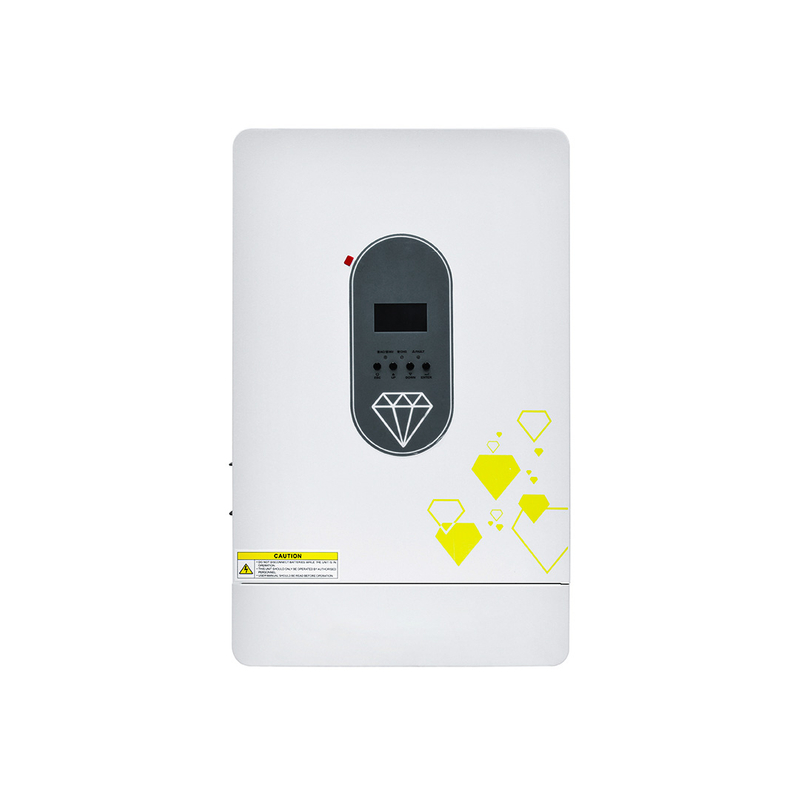

ED11048
HINA
HINA-Inverter003
| Quantidade: | |
|---|---|

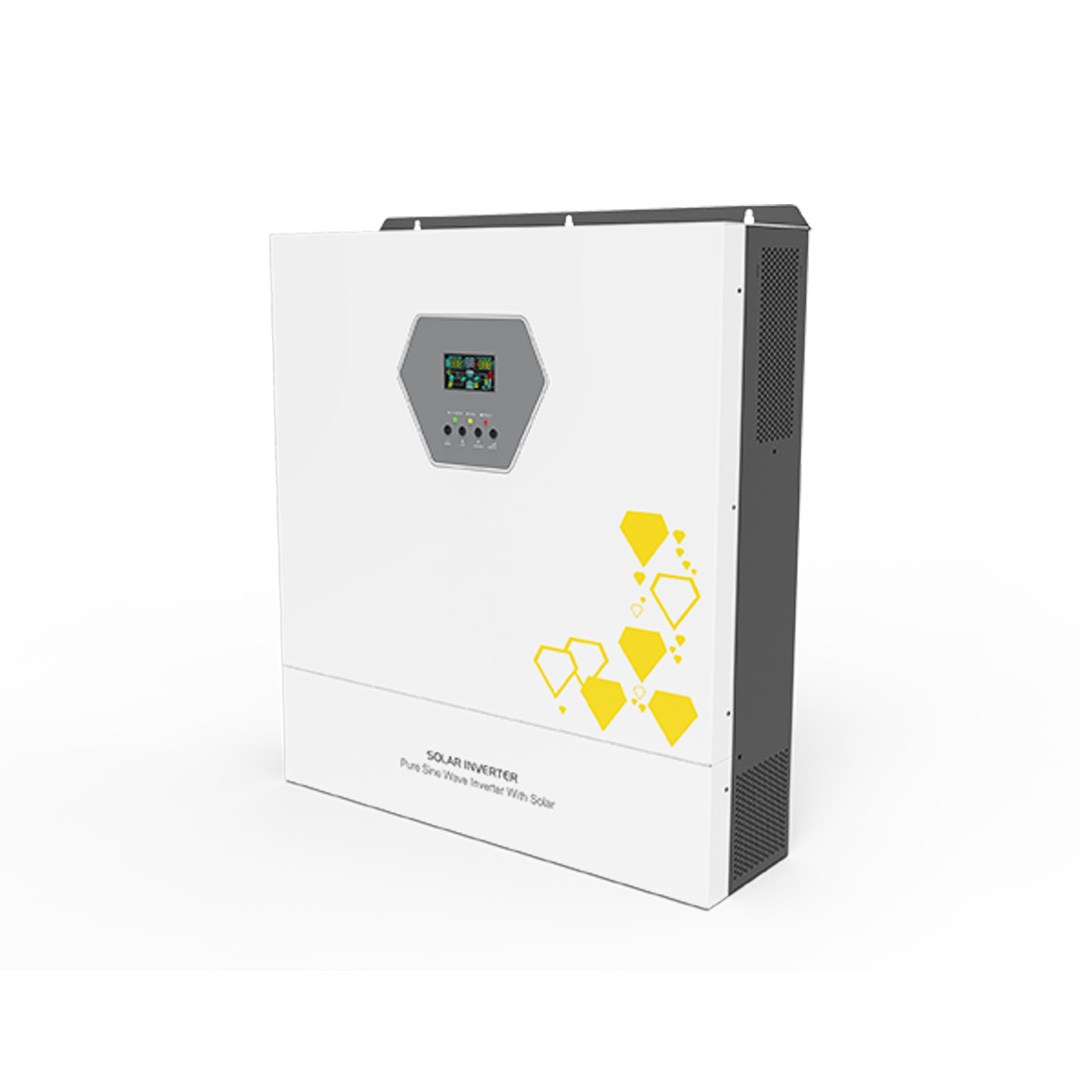

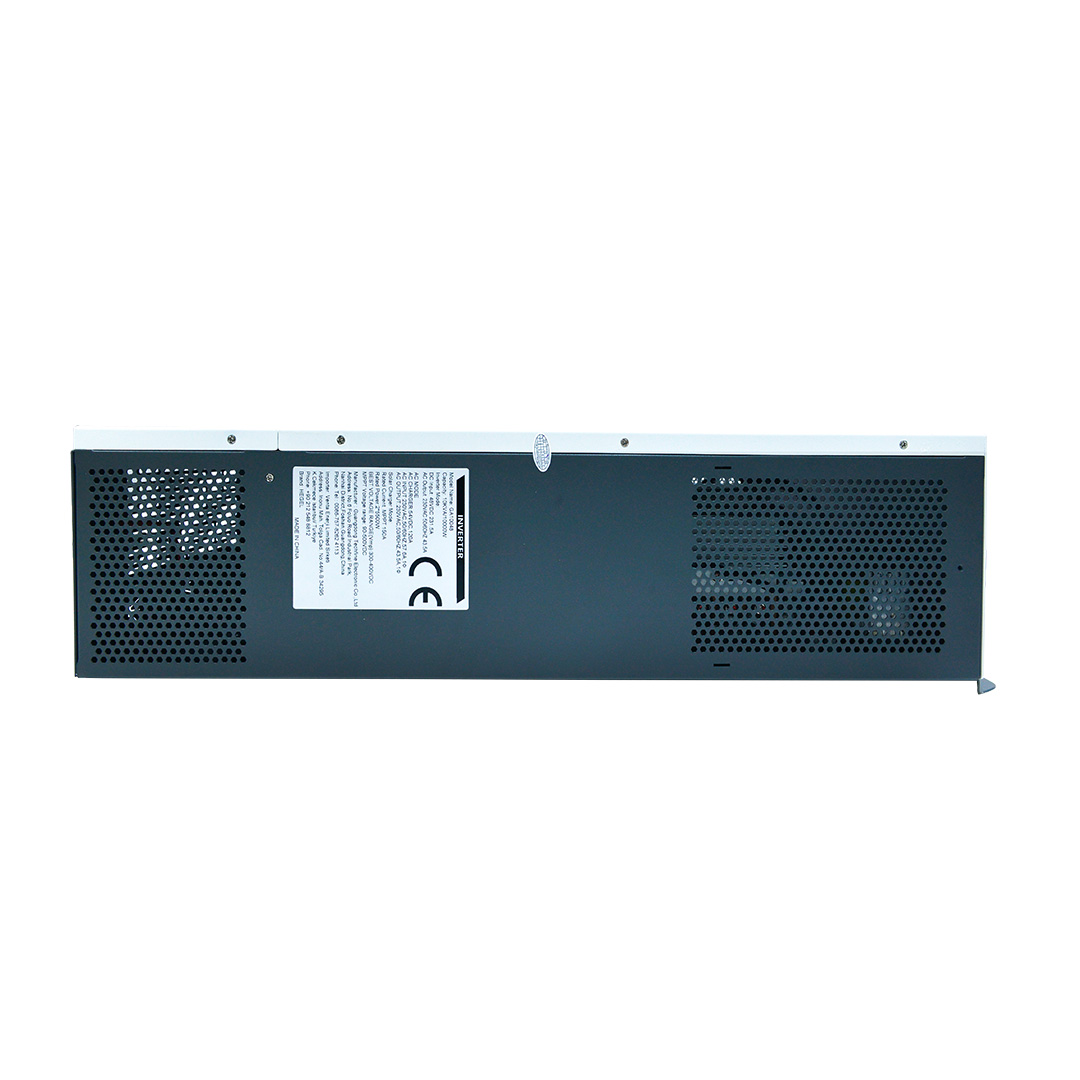

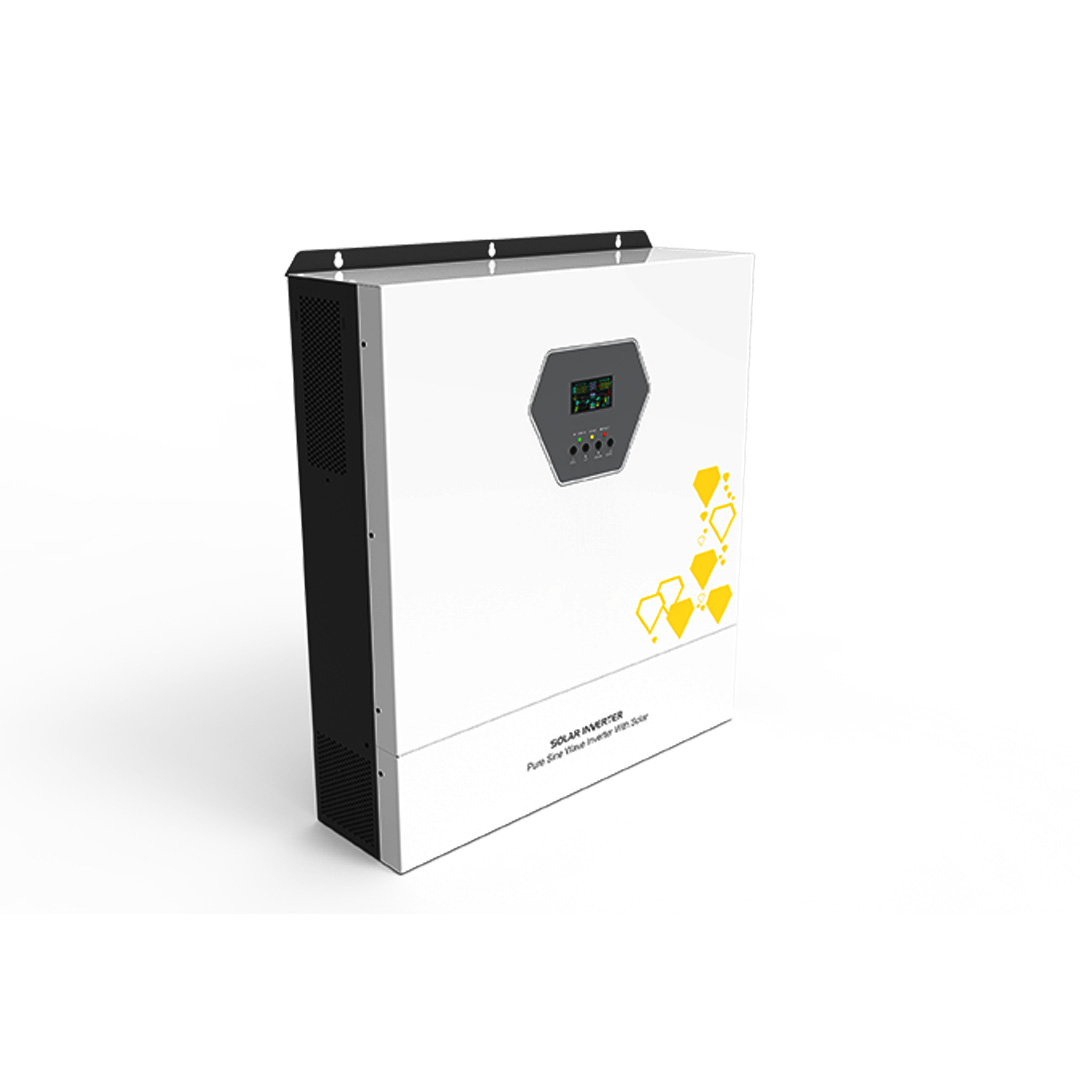

Um inversor residencial converte a energia CC gerada pelos painéis solares no telhado em eletricidade CA utilizável para consumo doméstico. Normalmente conecta vários painéis em uma 'string', oferecendo alta eficiência e controle centralizado para o sistema fotovoltaico . Este tipo de inversor string é amplamente utilizado em sistemas domésticos de energia solar devido à sua confiabilidade, economia e desempenho estável.
| Modelo | 4024EMH | 6248EMH | 11048EMH | ||
| Tensão de entrada CA | Formação de Entrada | L+N+PE | |||
| Entrada CA | 220/230/240 VCA | ||||
| Faixa de tensão de entrada | 90-280VAC±3V（modo normal) 170-280VAC±3V（modo UPS） | ||||
| Freqüência | 50 Hz/60 Hz (adaptável) | ||||
| Saída | Potência nominal | 4000W | 6200 W | 11.000 W | |
| Tensão de saída | 220/230/240 VCA±5% | ||||
| Frequência de saída | 50/60Hz±0,1% | ||||
| Onda de saída | Onda senoidal pura | ||||
| Tempo de transferência (ajustável) | 10ms para equipamentos de informática, 20ms para equipamentos domésticos | ||||
| Potência de pico | 8000 VA | 12400 VA | 22.000VA | ||
| Capacidade de sobrecarga | Modo de bateria: 11s@105%~150% de carga;2s@150%~200% de carga;400ms@>200% de carga | ||||
| Operação conectada à rede | Tensão de saída | 220/230/240 VCA | |||
| Faixa de tensão da rede | 170-265 VCA | ||||
| Faixa de frequência da rede | 49-51±1Hz/59-61±1Hz | ||||
| Corrente de saída nominal | 17,4A | 26,9A | 47,8A | ||
| Faixa do fator de potência | >0,99 | ||||
| (DC/AC) Eficiência máxima (DC/AC) | 98% | ||||
| Bateria | Tensão nominal | 24Vcc | 48Vcc | 48Vcc | |
| Tensão de carregamento de tensão constante (configurável) | 28,2 Vcc | 56,4 Vcc | 56,4 Vcc | ||
| Tensão de carga flutuante (configurável) | 27Vcc | 54Vcc | 54Vcc | ||
| Carregador | Método de carregamento fotovoltaico | MPPT | MPPT | MPPT de caminho duplo | |
| Potência máxima de entrada de PV | 5000 W | 6200 W | 2×5500W | ||
| Faixa de tensão de entrada MPPT | 60-500Vcc | 90~500Vcc | |||
| Faixa operacional ideal de Vmp | 300~400Vcc | ||||
| Tensão máxima de entrada fotovoltaica | 500Vcc | ||||
| Corrente máxima de entrada fotovoltaica | 18A | 18A/18A | |||
| Corrente máxima de carga fotovoltaica | 120A | 150A | |||
| Corrente máxima de carga da rede elétrica | 100A | 150A | |||
| Corrente máxima de carga | 120A | 150A | |||
| Mostrar | Interface LCD | Pode exibir modo de operação/carga/entrada/saída, etc. | |||
| Interface | RS232 | Taxa de transmissão 2400 | |||
| Interface de comunicação do slot de expansão | Placa de comunicação BMS de bateria de lítio, placa WIFI, placa de contato seco, etc. | ||||
| Interface paralela | Nenhuma função paralela | suporte paralelo | |||
| Parâmetros ambientais | Parâmetros ambientais | -10~50℃ | |||
| Umidade do ambiente operacional | 20%~95%(Sem condensação) | ||||
| Temperatura de armazenamento | -15~60℃ | ||||
| Altitude | A altitude não deve exceder 1000m, e a classificação será reduzida acima de 1000m, e a altitude máxima é 4000m, consulte IEC62040 | ||||
| Barulho | ≤50db | ||||
| Parâmetros físicos | Profundidade × largura × altura (mm) | EA/ED: 436*330*138 | EA/ED: 436*330*138 | EA/ED: 601*360*163 | |
| Peso (para referência) KG | 7.5 | 8.5 | 19.3 | ||
| Padrões e certificações | EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 | ||||
