Seleção de sistemas de montagem solar fotovoltaica para telhados planos

I. Características Estruturais de Coberturas Planas

Os telhados planos podem variar muito em estrutura, sendo os tipos comuns estruturas de concreto e aço plano. Os telhados planos de concreto geralmente têm maior capacidade de carga, mas camadas estruturais adicionais, como impermeabilização ou isolamento, podem afetar a instalação de sistemas de montagem fotovoltaicos (PV). Para coberturas planas de aço, deve-se atentar para fatores como vão, especificações do aço e resistência, pois estes influenciam diretamente na capacidade de carga da cobertura.

II. Tipos de sistemas de montagem fotovoltaica para telhados planos

(A) Sistemas de montagem com inclinação fixa

1. Características Estruturais
Os sistemas de montagem com inclinação fixa são compostos principalmente de colunas, vigas, contraventamentos e conectores:

• Colunas fornecem suporte para toda a estrutura e são fixados na fundação do telhado.

• Vigas apoiar os módulos fotovoltaicos, garantindo o seu alinhamento.

• Aparelho ortodôntico aumentar a estabilidade, evitando deformação ou colapso sob cargas de vento ou neve.
  Esses componentes são normalmente montados por meio de parafusos, soldagem ou rebites, formando uma estrutura robusta.

2. Princípio de configuração de ângulo
O ângulo de instalação é predeterminado com base na latitude local e nos padrões de radiação solar. Geralmente, o ângulo ideal se alinha com a latitude local, mas ajustes podem ser feitos de acordo com mudanças sazonais, terreno circundante e sombreamento. Por exemplo:

• No Hemisfério Norte, adicionar 10–15° à latitude pode maximizar a radiação solar no inverno.

• Subtrair 10–15° poderia otimizar a geração de verão.
  Uma vez instalado, o ângulo permanece fixo.

3. Vantagens

• Alta estabilidade: Com um design simples e sem peças móveis, os sistemas de inclinação fixa são resistentes ao vento, à neve e às forças sísmicas.

• Custo mais baixo: A construção simplificada reduz os custos de material e instalação, tornando-a econômica para projetos com orçamento limitado.

• Manutenção mínima: Menos componentes significam menor complexidade de manutenção, diminuindo os custos gerais.

4. Desvantagens

• Eficiência Limitada: O ângulo fixo não consegue se adaptar às mudanças na posição do sol, reduzindo a captação da radiação solar em determinados horários e estações.

5. Aplicações

• Pequenos sistemas fotovoltaicos: Ideal para instalações residenciais ou comerciais de pequeno porte onde as necessidades de energia são modestas.

• Regiões com luz solar estável: Particularmente eficaz em áreas com recursos solares abundantes e consistentes.

(B) Sistemas de montagem fotovoltaica ajustáveis

1. Componentes
Os sistemas ajustáveis ​​incluem estruturas de suporte (colunas e vigas), mecanismos de ajuste e conectores:

• Mecanismos de Ajuste envolvem eixos de rotação, parafusos ou engrenagens para ajustes de ângulo e altura.

2. Recursos de ajuste

• Ajuste de ângulo: O ajuste do ângulo do módulo através de alças ou acionamentos motorizados (em sistemas automatizados) garante um alinhamento ideal com a luz solar.

• Ajuste de altura: Os mecanismos baseados em parafusos permitem a movimentação vertical dos módulos, melhorando a exposição à luz solar.

3. Vantagens

• Eficiência aprimorada: Os ajustes de ângulo em tempo real maximizam a captura da radiação solar, aumentando a eficiência em 10–30% em comparação com sistemas fixos.

• Flexibilidade: Acomoda telhados irregulares, obstáculos e condições variadas, tornando-o versátil para instalações complexas.

(C) Subtipos de sistema de montagem com inclinação fixa

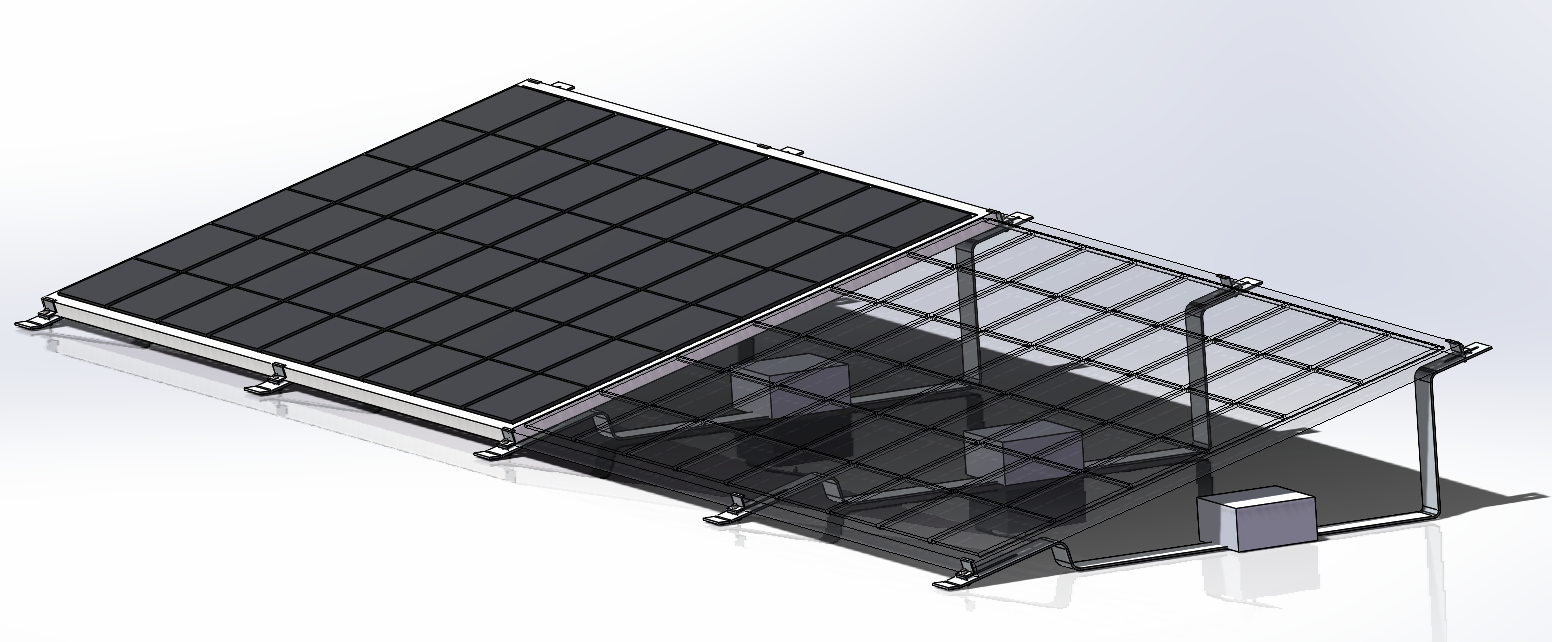

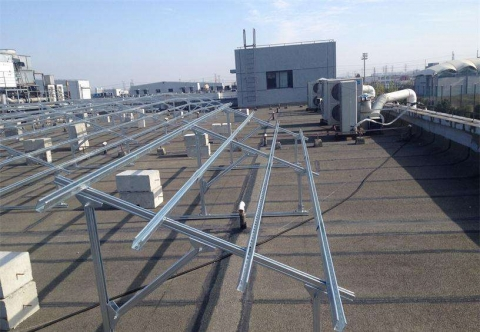

1. Sistemas de montagem com lastro

• Princípio: A estabilidade é alcançada através de elementos pesados ​​como blocos de concreto ou sacos de areia, evitando penetração estrutural ou ancoragem.

• Vantagens:

• Baixo impacto nas estruturas do telhado, preservando as camadas impermeabilizantes.

• Instalação flexível e fácil relocação para sistemas temporários.

2. Sistemas de Montagem Estrutural

• Compostos por colunas, vigas e contraventamentos, esses sistemas são adequados para instalações terrestres de grande escala ou telhados espaçosos.

• Vantagens:

• Design simples e alta confiabilidade com requisitos mínimos de manutenção.

4. Conclusão

Os telhados planos geralmente favorecem os sistemas de inclinação fixa devido à eficiência de custos e à simplicidade. No entanto, os sistemas ajustáveis ​​são adequados para aqueles que necessitam de flexibilidade angular. Contacte-nos para soluções personalizadas ou assistência adicional.
